Автоцистерна АЦГ-5-4320
| Масса в снаряженном состоянии | 9,475 т |
| Полная масса | 13,7 т |
| Вместимость цистерны | 5 л |
| Насос: | центробежный, ХЛ-30-40 |
| - производительность | 500 л/мин. |
| Вспомогательный насос: | ручной, АКФ-4 |
| - производительность | 30-40 л/мин. |
| Металлорукава | |
| - напорно-всасывающие | диаметр 70 мм; длина 3 м; 4 шт. |
| - газоуравнительные | диаметр 32 мм; длина 3 м; 4 шт. |
| Время слива самотеком | 25 минут |
| Время развертывания (свертывания) | 25 минут |
| Обслуживающий расчет | 1 человек |
Описание:
АЦГ-5-4320 предназначена для транспортировки ракетного топлива (Т-1, Т-185, самина и гептила).
На шасси автомобиля Урал 4320 смонтировано оборудование автоцистерны. В состав которого входят: цистерна, за ней на раме шасси установлен шкаф насосного отделения, в котором размещено основное технологическое оборудование: центробежный насос ХЛ-30-40; ручной насос АКФ-4; трубопроводные коммуникации; бачок для нейтрализующей жидкости; контрольно-измерительные приборы.
Цистерна сварена из нержавеющей стали и имеет эллиптическую форму сечения. В верхней части цистерны предусмотрена горловина для проведения технического обслуживания. На крышке горловины установлены дыхательный клапан и патрубок для отбора проб.
На напорном трубопроводе установлен ограничитель наполнения, который автоматически перекрывает подачу топлива при достижении в цистерне от 5025 до 5075 литров.
Насос ХЛ-30-40 предназначен для перекачки топлива при наполнении и опорожнении цистерны, а также при перекачке топлива, минуя цистерну.
Насос АКФ-4 предназначен для заполнения топливом насоса ХЛ-30-40, откачивания топлива из трубопроводов и металлорукавов, создания сифона при сливе топлива самотеком и удалении из цистерны отстоя.
С левой и правой сторон цистерны крепятся ящики для укладки металлорукавов и ящики для запасных частей, инструмента и принадлежностей. На переднем торце цистерны крепятся два огнетушителя ОУБ-3.
Оборудование АЦГ позволяет выполнять следующие операции:
- наполнять цистерну своим насосом через всасывающий патрубок и ограничитель наполнения;
- наполнять цистерну посторонними средствами перекачки через напорный патрубок и ограничитель наполнения;
- опорожнять цистерну своим насосом через напорный патрубок;
- опорожнять цистерну посторонними перекачивающими средствами через всасывающий патрубок;
- перекачивать топливо, минуя цистерну, через всасывающий и напорный патрубки;
- опорожнять цистерну самотеком через всасывающий патрубок;
- сливать отстой из цистерны с помощью ручного насоса.

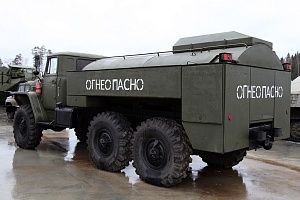

Фото:
